IDM M9000C車載通信指揮調度系統---板卡介紹

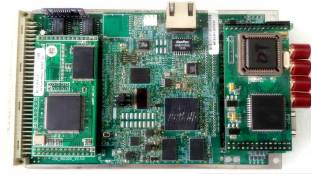

1）主控盤
Ø提供所有電話終端DTMF檢測、和各種信號音產生
Ø提供會議功能
Ø提供所有業務的交換、接續工作
Ø提供32路并發的TDM話音轉IP語音的網關功能
Ø提供與外部網絡互通的No.7、No.1、PRI信令接口
2）VHF盤
uVHF電臺的音頻信號為600Ω平衡輸出或輸入，－30dBm～+10dBm可調。
uVHF電臺的控制信號PTT（PUSH TO TALK）為平時在線對地直流正電壓。起控時，正電壓接地，線間電流可忽略不記。
uVHF設備與接入設備的接口連接
u接口標準：對E＆M信令的要求
u根據VHF實際使用情況，要求E＆M信令為Ⅱ或Ⅴ型，且必須符合我國通信行業標準D610－93。
u作為航管VHF接口還有一些特殊需求，如線路傳輸誤碼不能影響電臺工作、E1線路環回告警與解鎖、多個E&M接口控制同一電臺互不影響、VHF電臺連續發射時間不能超過2分鐘等等！
uM9000C采用線路信令濾波、端口電壓差消除模塊等特殊算法！
u多個PCM設備控制同一個VHF接口時，不同設備的供電電壓可能不同，E&M控制電路也可能不同，為防止控制線路誤動作，M9000B的E&M接口采用電壓差門限冗余技術或者防倒灌器件。
3）集群控制盤
集群控制盤和VHF接口盤類似，都是E&M類別的接口，但集群電臺種類繁多，接口電壓也多種多樣，因此研制了接口電壓部分極性、不分電壓大小。
